【产品用处】
三偏疼双向金属密封焊接蝶阀宽泛的利用于水利工程、自来水、电力循环水、石油、化工等工业管路上作截断介质流动。
【产品特点】
1、蝶阀为双向承压 ，双向金属密封 ，特殊的结构大局可肆意调整密封比压 ，选取偏疼S形锥形阀座密封面 ，使密封面不易败坏 ，提高阀门的使用寿命。
2、操作扭矩较幼 ，转90度启关 ，轻便迅快。
3、流阻幼 ，拥有优良的水力个性 ，流量个性近似倾斜直线
，节能成效好 ，双向密封对水流无方向要求。
4、密封靠得住 ，启关寿命达数25000次以上。
5、阀板选取切合流体力学机能的双平板桁架式多流路设计。
【执行尺度】
设计造作尺度：GB/T 12238-2008、JB/T8527-1997
结构长度尺度：GB/T 12221-2005
衔接法兰尺度：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验尺度：GB/T 13927-2008
【机能参数】
|
型号 |
D363H-10 |
D363H-10P |
D363H-10R |
|
|
D363H-16 |
D363H-16P |
D363H-16R |
||
|
D363H-25 |
D363H-25P |
D363H-25R |
||
|
D363H-40 |
D363H-40P |
D363H-40R |
||
|
工作压力（MPa） |
1.0~4.0 |
|||
|
合用温度（℃） |
≤425 |
≤200 |
||
|
合用介质 |
水、油或非侵蚀性介质 |
硝酸类介质 |
醋酸类介质 |
|
|
资料 |
阀体、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|
阀杆 |
2Cr13 |
304 |
316L |
|
|
阀体密封面 |
堆焊 507 |
－ |
－ |
|
|
蝶板密封面 |
304＋柔性石墨 |
304＋PTFE |
304＋PTFE |
|
|
填料 |
柔性石墨 |
PTFE |
PTFE |
|
【重要表形和衔接尺寸】
|
公称通径DN(mm) |
L |
1.0MPa |
1.6MPa |
||
|
H1 |
H |
H1 |
H |
||
|
100 |
190 |
280 |
390 |
280 |
390 |
|
125 |
200 |
300 |
420 |
300 |
420 |
|
150 |
210 |
320 |
460 |
320 |
460 |
|
200 |
230 |
370 |
550 |
370 |
550 |
|
250 |
250 |
420 |
620 |
420 |
620 |
|
300 |
270 |
500 |
750 |
500 |
750 |
|
350 |
290 |
530 |
800 |
530 |
800 |
|
400 |
310 |
570 |
870 |
570 |
870 |
|
450 |
330 |
600 |
920 |
600 |
920 |
|
500 |
350 |
680 |
1040 |
680 |
1040 |
|
600 |
390 |
750 |
1190 |
750 |
1190 |
|
700 |
430 |
810 |
1290 |
810 |
1290 |
|
800 |
470 |
905 |
1440 |
905 |
1440 |
|
900 |
510 |
960 |
1550 |
960 |
1550 |
|
1000 |
550 |
1010 |
1650 |
1010 |
1650 |
|
1200 |
630 |
1175 |
1920 |
1175 |
1920 |
|
1400 |
710 |
1310 |
2170 |
1310 |
2170 |
|
1600 |
790 |
1460 |
2440 |
1460 |
2440 |
|
1800 |
870 |
1560 |
2650 |
1560 |
2650 |
|
2000 |
950 |
1670 |
2860 |
1670 |
2860 |
|
公称通径DN(mm) |
L |
2.5MPa |
4.0MPa |
||
|
H1 |
H |
H1 |
H |
||
|
100 |
190 |
280 |
390 |
280 |
390 |
|
125 |
200 |
300 |
420 |
300 |
420 |
|
150 |
210 |
320 |
460 |
320 |
460 |
|
200 |
230 |
370 |
550 |
370 |
550 |
|
250 |
250 |
420 |
620 |
420 |
620 |
|
300 |
270 |
500 |
750 |
500 |
750 |
|
350 |
290 |
530 |
800 |
530 |
800 |
|
400 |
310 |
570 |
870 |
570 |
870 |
|
450 |
330 |
600 |
920 |
600 |
920 |
|
500 |
350 |
680 |
1040 |
680 |
1040 |
|
600 |
390 |
750 |
1190 |
750 |
1190 |
|
700 |
430 |
810 |
1290 |
/ |
/ |
|
800 |
470 |
905 |
1440 |
/ |
/ |
|
900 |
510 |
960 |
1550 |
/ |
/ |
|
1000 |
550 |
1010 |
1650 |
/ |
/ |
|
1200 |
630 |
1175 |
1920 |
/ |
/ |
|
1400 |
710 |
/ |
/ |
/ |
/ |
|
1600 |
790 |
/ |
/ |
/ |
/ |
|
1800 |
870 |
/ |
/ |
/ |
/ |
|
2000 |
950 |
/ |
/ |
/ |
/ |

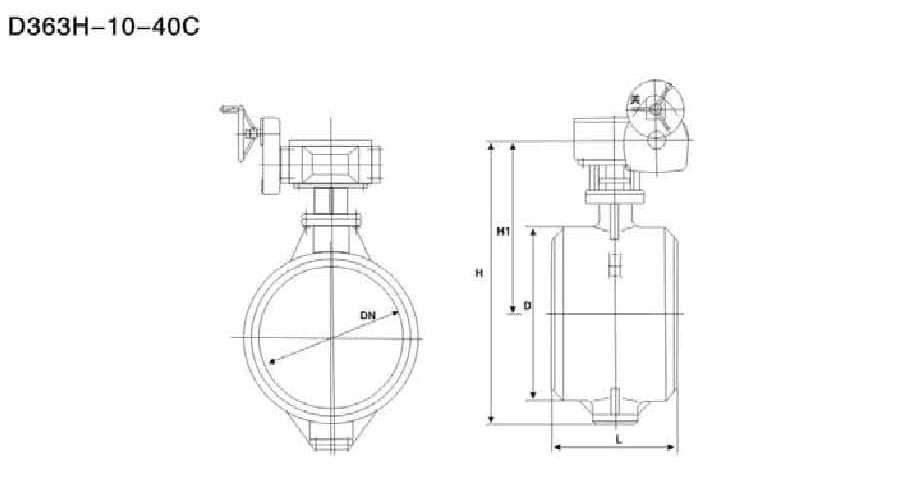

【结构图片】
