【产品用处】
电动风门宽泛利用于建材、冶金、矿山、电力等出产过程，自动节造或手动节造调节管路中介质流量之用 。上海一环出产的电动圆形百叶式调节蝶阀的蝶瓣选取百叶式多轴结构，液体均匀，电传动，启关力均匀，作为活络，机能靠得住 。
【产品重要技术参数】
|
公称压力PN |
0.005MPa |
泄漏量 |
≤3 |
|
合用温度 |
-30～350℃ |
介质流快 |
≤25m/s |
|
合用介质 |
粉尘、含尘气体 |
||
【重要表形和衔接尺寸】
|
DN |
D1 |
D |
L |
L1 |
H1 |
H |
b |
Z-Фd |
|
500 |
555 |
600 |
220 |
300 |
900 |
1270 |
8 |
20-18 |
|
600 |
655 |
700 |
220 |
300 |
950 |
1370 |
10 |
20-18 |
|
700 |
755 |
800 |
240 |
300 |
1000 |
1470 |
10 |
20-18 |
|
800 |
870 |
930 |
240 |
365 |
1120 |
1640 |
10 |
24-23 |
|
900 |
970 |
1030 |
260 |
365 |
1170 |
1740 |
12 |
24-23 |
|
1000 |
1070 |
1130 |
260 |
365 |
1220 |
1840 |
12 |
28-23 |
|
1120 |
1190 |
1250 |
280 |
420 |
1430 |
2110 |
12 |
28-23 |
|
1250 |
1320 |
1380 |
280 |
420 |
1495 |
2240 |
14 |
32-23 |
|
1400 |
1470 |
1530 |
300 |
420 |
1570 |
2390 |
14 |
36-23 |
|
1600 |
1670 |
1730 |
320 |
450 |
1745 |
2660 |
14 |
40-23 |
|
1800 |
1870 |
1930 |
340 |
450 |
1845 |
2860 |
16 |
44-23 |
|
2000 |
2070 |
2130 |
360 |
450 |
1945 |
3060 |
16 |
48-23 |
|
2240 |
2310 |
2370 |
380 |
480 |
2095 |
3330 |
18 |
48-23 |
|
2500 |
2570 |
2630 |
420 |
480 |
2225 |
3590 |
18 |
52-23 |
|
2800 |
2870 |
2930 |
440 |
480 |
2375 |
3890 |
18 |
60-23 |
|
3000 |
3070 |
3130 |
460 |
480 |
2475 |
4090 |
18 |
60-23 |

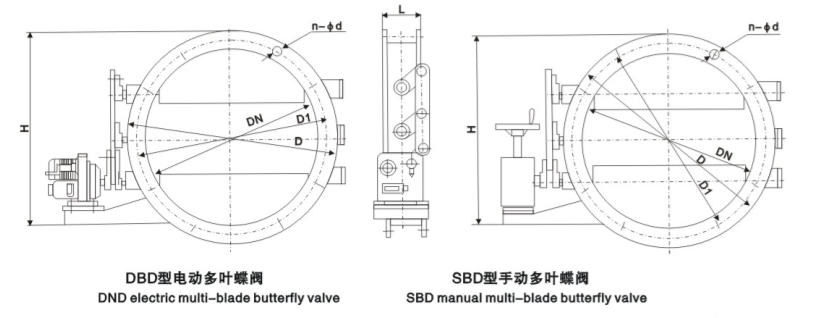

【产品表形结构】
