【产品用处】

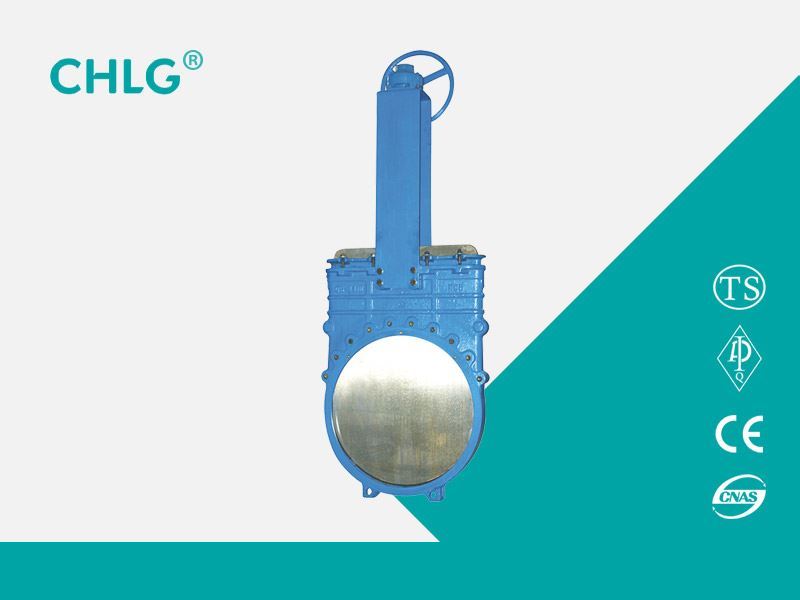

集团出产的刀闸阀宽泛合用于煤炭、滤渣浆、废水、泥浆、污物、纸浆、灰渣浆液等 。刀闸阀又称导闸阀，刀型浆液阀，它的启关件是闸板，闸板的活动方向与流体方向相垂直，靠能够切割纤维资料的刀刃形闸板来堵截介质，闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板能够做成一个整体，叫做刚性闸板 ；也能够做成能产生微量变形的闸板,以改善其工艺性,添补密封面角度在加工过程中产生的误差,这种闸板叫做弹性闸板 。阀体现实上不存在腔室，闸板在侧面导向槽内起落，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封 。刀闸阀拥有较幼的装置空间，工作压力低，不易堆积杂物，价值较低 。
【驱动方式】
手动，链轮，电动，气动，液动，伞齿轮，电控液动和气液动等驱动方式 。刀型闸阀表形：明杆，暗杆两种 。刀型闸阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等 。刀型闸阀密封：硬密封，软密封，单面密封，双面密封等多种材质密封 。
超薄型的刀闸阀以其体积幼、流阻幼、沉量轻、易装置、易拆卸蹬着点解决了通常闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、沉量大、装置难、占地面积大等的疑难问题 。刀闸阀出现后，大量的通用堵截类阀门和调节阀门已被之取代 。到今天，全球刀闸阀的大量是美国和日本 。
【产品机能】
1.阀门节造可做当场和远程节造，还能够依照用户的要求实现远程地位显示及远程集控 。
2.沉量轻：本体选取碳钢造成，沉量较传统闸阀沉量减轻约20%-30%，装置维建方便 。
3. 使用该阀门能提高输送管路系统的关关密封机能， 有限度地杜绝泄漏，对提逾越产效能， ；せ肪辰鸬交耐贫饔 。
4.密封面选取高耐磨，耐侵蚀陶瓷资料，选取镶嵌技术，耐侵蚀性高，耐磨性好，从而使得阀门寿命长，性价比力通常阀门提高10倍 。
【产品特点】
1、 提升式的闸板密封面，可刮除密封面上的粘着物，自动算帐杂物 。
2、 不锈钢闸板可预防侵蚀引起的密封泄漏 。
3、 硬质全金密封面能保障密封耐磨机能和要求 。
4、 阀体密封面没有凹槽，不产生积留物，能保障开启矫捷 。
5、 短结构长度，可节俭原料、装置空间也有效支持管路强度 。
6、 科学的上密封填料函设计，使上密封安全有效，经久耐用 。
7、 三角形的支架节俭原资料，保障必要的力学机能 。
8、 阀体上的导向块使闸板正确活动，四个挤压块保障闸板有效密封 。
9、 阀体加强筋设计提高阀体的强度 。
10、 不锈钢阀杆经久耐用，双头螺栓使启关更为迅快 。
11、 可肆意选用驱动机构 。
12、 150以上口径，选取全封关结构，更能有效开启和预防泄漏 。
13、 氟橡胶密封面能达到密封成效,提高使用温度 。
14、 橡胶密封面直接硫化在阀体内,不会脱落 。
【装置及使用注明】
1. 刀型闸阀装置前须查抄阀门腔内和密封面等部位，不允许有污物或砂粒附着 ；
2. 各衔接部位螺栓，要求均匀拧紧 ；
3. 查抄填料部位要求压紧，既保障填料的密封性，也要保障闸板开启矫捷 ；
4. 用户在装置阀门前，必须校对阀门型号，衔接尺寸及把稳介质流向，保障与阀门要求一致性 ；
5. 用户在装置阀门时，必须预留阀门驱动的必要空间 ；
6. 驱动装置的接线须按线路图进行 ；
7. 刀闸阀必须定期保养，不得轻易碰撞及挤压，以免影响密封 。
【使用守护】
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞 。
2、双闸板闸阀应垂直装置（即阀杆处于垂直地位, 手轮在顶部 ） 。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减幼开启力 ） 。
4、带传动机构的闸阀，按产品使用说明书的划定装置 。
5、若是阀门经 ？厥褂, 每月至少光滑一次 。
【重要表形和衔接尺寸】
|
公称通径 |
重要表形尺寸和衔接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
PZ73X/H-10C |
||||||||
|
50 |
50 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
285 |
180 |
|
65 |
50 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
298 |
180 |
|
80 |
50 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
315 |
220 |
|
100 |
50 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
365 |
220 |
|
125 |
50 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
400 |
230 |
|
150 |
60 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
475 |
280 |
|
200 |
60 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
540 |
360 |
|
250 |
70 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
630 |
360 |
|
300 |
80 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
780 |
400 |
|
350 |
90 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
885 |
400 |
|
400 |
100 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
990 |
400 |
|
450 |
120 |
640 |
585 |
545 |
40-4 |
20-Φ30 |
1100 |
530 |
|
500 |
130 |
705 |
650 |
608 |
44-4 |
20-Φ34 |
1200 |
530 |
|
600 |
140 |
840 |
770 |
718 |
48-5 |
20-Φ36 |
1450 |
600 |
|
700 |
165 |
910 |
840 |
788 |
50-5 |
24-Φ41 |
1700 |
600 |
|
800 |
190 |
1020 |
950 |
898 |
52-5 |
24-Φ41 |
2000 |
680 |
|
900 |
203 |
1120 |
1050 |
998 |
54-5 |
28-Φ41 |
2300 |
680 |
|
PZ73X/H-16C |
||||||||
|
50 |
50 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
285 |
180 |
|
65 |
50 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
298 |
180 |
|
80 |
50 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
315 |
220 |
|
100 |
50 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
365 |
220 |
|
125 |
50 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
400 |
230 |
|
150 |
60 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
475 |
280 |
|
200 |
60 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
540 |
360 |
|
250 |
70 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
630 |
360 |
|
300 |
80 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
780 |
400 |
|
350 |
90 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
885 |
400 |
|
400 |
100 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
990 |
400 |
|
450 |
120 |
640 |
585 |
545 |
40-4 |
20-Φ30 |
1100 |
530 |
|
500 |
130 |
705 |
650 |
608 |
44-4 |
20-Φ34 |
1200 |
530 |
|
600 |
140 |
840 |
770 |
718 |
48-5 |
20-Φ36 |
1450 |
600 |
|
700 |
165 |
910 |
840 |
788 |
50-5 |
24-Φ41 |
1700 |
600 |
|
800 |
190 |
1020 |
950 |
898 |
52-5 |
24-Φ41 |
2000 |
680 |
|
900 |
203 |
1120 |
1050 |
998 |
54-5 |
28-Φ41 |
2300 |
680 |

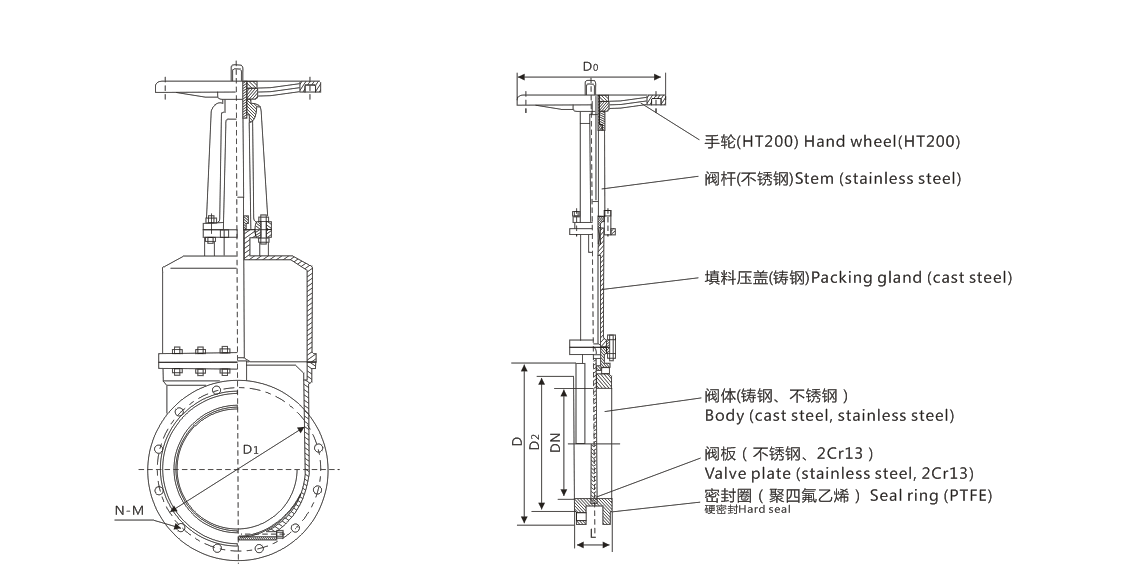

【结构图片】
