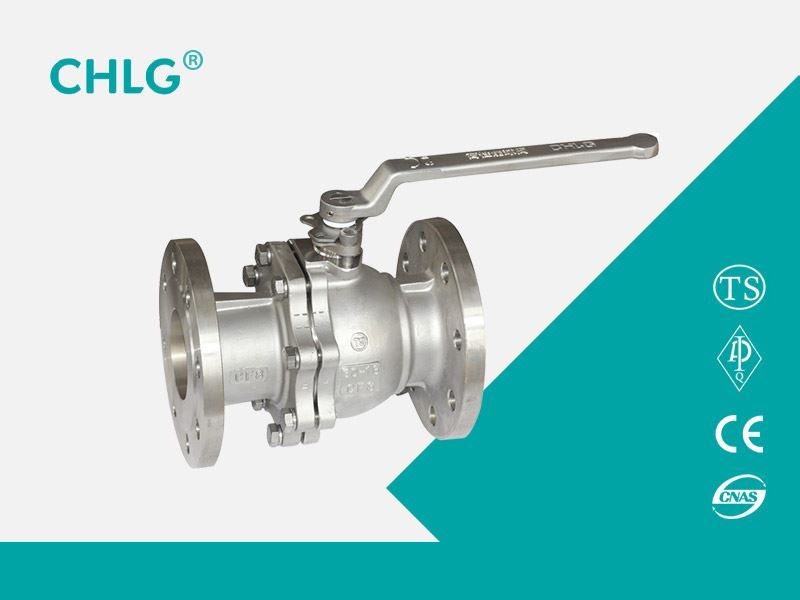

【产品用处】
Q41F 型 PN16~PN64 法兰球阀用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各类管路上 ，用于截断或接通管路中的介质 ，选用分歧的材质 ，可别离合用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
【产品特点】
1、在各类阀门中 ，球阀的流动阻力幼 ，全径球阀打开时 ，球体通路、阀体通路和连收受径相称并成一向径 ，介质险些能够毫无损失的流过
2、球阀旋转90°即可全关全开 ，启关迅快。与一样规格的闸阀、截止阀比力、球阀体积幼、沉量轻 ，便于管路装置
【机能参数】
|
型号 |
Q41F-16C |
Q41F-16P |
|
|
Q41F-25C |
Q41F-25P |
||
|
工作压力（MPa） |
1.6~2.5 |
||
|
合用温度（℃） |
≤180 |
||
|
合用介质 |
水、蒸汽、油品 |
弱侵蚀性介质 |
|
|
资料 |
阀体、阀盖 |
碳素钢铸钢 |
铬镍系不锈钢 |
|
球体、阀杆 |
铬/铬镍/铬镍钼系不锈钢 |
铬镍系不锈钢 |
|
|
密封圈 |
柔性石墨垫圈/316＋柔性石墨垫圈 |
||
|
填料 |
聚四氟乙烯 |
||
【重要衔接尺寸】
|
公称通径DN |
重要表形衔接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
B |
Z-d |
H |
W |
|
|
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
170 |
350 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
195 |
350 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
125 |
320 |
145 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
800 |
|
250 |
530 |
405 |
355 |
320 |
30 |
12-25 |
450 |
1300 |
|
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P |
||||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
100 |
|
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
160 |
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
250 |
|
50 |
200 |
160 |
125 |
100 |
20 |
4-18 |
172 |
350 |
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
|
80 |
250 |
195 |
160 |
135 |
22 |
8-18 |
222 |
450 |
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
450 |
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
|
250 |
530 |
425 |
370 |
332 |
36 |
12-30 |
470 |
1400 |

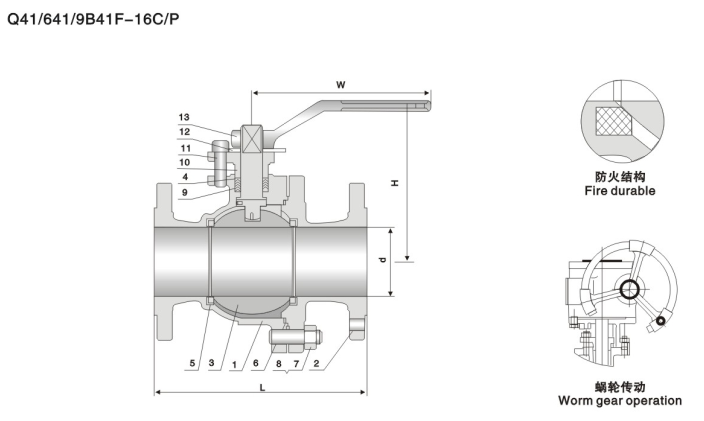

【结构图片】
