【产品用处】
H61H、H61Y 型 800(Lb) 承插焊锻钢止回阀有三种体盖衔接设计大局 。一种是螺栓式阀盖：按这种设计大局设计的阀门，其阀体与阀盖用螺栓螺母衔接，缠绕式垫片(316夹柔性石墨造作)密封 ？突в刑厥庖笫币部裳∪〗鹗艋废谓 。第二种设计大局是焊接式阀盖，按这种设计大局的阀门，其阀体与阀盖用螺纹衔接，全焊密封 ？突в刑厥庖笫币部裳∪⊥负赶谓 。第三种是压力自紧式阀盖，按这种设计大局设计的阀门，其阀体与阀盖用螺纹衔接，内压自密环密封 。
【执行尺度】
设计与造作：MSSP-118，ASME B16.34
检验与测试：API 598
象征：MSS-SP-25
【机能参数】
|
型号 |
H61H |
H61Y |
|
|
合用温度（℃） |
≤425 |
||
|
合用介质 |
水、蒸汽、油品 |
||
|
资料 |
阀体、阀盖 |
碳素钢 |
|
|
阀瓣 |
铬不锈钢 |
||
|
密封面 |
铬不锈钢或碳钢对焊铁基合金 |
||
|
垫片 |
柔性石墨 |
||
【重要表形和衔接尺寸】
|
公称通径DN |
尺寸 (mm) |
沉量 (kg) |
|||||
|
mm |
in |
L |
l |
D |
D1 |
H |
|
|
15 |
1月2日 |
80 |
10 |
34 |
21.8 |
47.5 |
1.25 |
|
0 |
3月4日 |
90 |
13 |
40 |
27.1 |
52.5 |
1.6 |
|
25 |
1 |
100 |
13 |
50 |
33.8 |
62.5 |
2.4 |
|
32 |
1 1/4 |
120 |
13 |
58 |
42.6 |
78 |
3.75 |
|
40 |
1 1/4 |
140 |
13 |
66 |
48.7 |
92 |
5.5 |
|
50 |
2 |
|
|
|
|
|
|

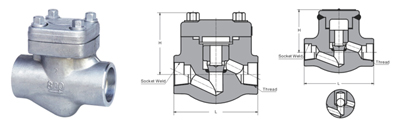

【结构图片】
